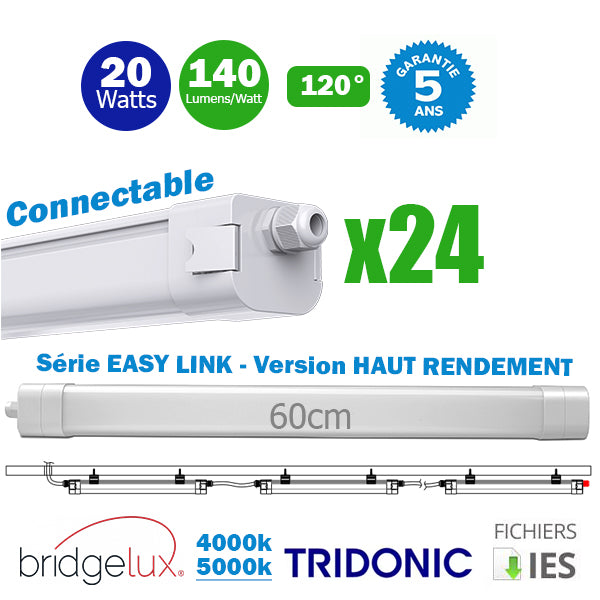

Pack de 24x Réglettes LED étanches connectables - Série EASY-LINK - Version HAUT RENDEMENT - 20 Watts - 2800 Lumens - 140 Lumens/Watt - 66 x 7 x 6 cm - Angle 120° - IP65 - 4000k / 5000k - Transformateur TRIDONIC - Garantie 5 ans
Pack de 24 Réglettes série EASY-LINK connectables 20 Watts !
Télécharger la Fiche Technique PDF
Consultez le manuel d'utilisation
Installateurs / Revendeurs : Présentez le produit de manière neutre, téléchargez la fiche technique au format NEUTRE (sans inscriptions nous concernant)
Téléchargez la fiche technique format NEUTRE
Les réglettes LED étanches de la série EASY-LINK sont disponibles en version Haut Rendement. Le produit est équipé de câblage traversant permettant une connectique simple et rapide. Le montage en continue peut supporter jusqu’à 60 réglettes en série pour ce modèle de 20 W présenté en format 60 cm.
Luminaire économique
Nos lampes LED connectables sont très économiques. Elles sont parfaites équiper les endroits qui utilisent un éclairage en permanence comme les magasins, réserve de stockage, entrepôts et parking sous terrain. Plus besoin de démonter la lampe pour faire le raccord. Ce modèle de réglette étanche peut être mis en ligne depuis l’extérieur du boitier grâce à son câblage traversant. Le raccordement se fait en ouvrant l’extrémité de la lampe qui est doté d’un connecteur rapide sans vis. Le raccordement rapide permet de minimiser les coûts d’installation sans oublier les belles économies réalisées en énergie et en durée de vie (minimum de 50 000 heures).
Montage en série
Ce pack est compatible en remplacement de tubes classiques comme les anciennes réglettes fluorescentes. L’avantage est qu’il utilise peu d’électricité avec un taux de rendement supérieure. Ce type de lampe LED connectable est capable d’éclairer sur un angle de 120° offrant ainsi une lumière efficace et confortable dans des espaces de vie comme les bureaux, couloirs, salle de réunion, zone commerciale, etc. La réglette s’allume instantanément sans aucun risque d’éblouissement ou de scintillement. Le pack dispose en prime d’une option pour installer les réglettes en ligne continue. Comme toutes les lampes étanches de la série EASY-LINK, cette version et ses composantes est garantie sur 5 ans.
Puissance : 20 Watts
Lumens : 2800 Lumens
Lumens/Watt : 140 Lumens/Watt
Angle : 120°
Norme : IP65
RA > 80
PF > 0.95
THD < 15
Protection à l'impact : IK08
Différences de couleur perceptibles (SDCM) < 6
Couleur d'éclairage : 4000k / 5000k au choix
Tension d'alimentation : 220-240V
Fréquence : 50 - 60Hz
Durée de vie minimum : 50 000 Heures
Matériau : Plastique + Aluminium
Transformateur : TRIDONIC
Efficacité de transformateur > 90%
Protection contre les surtensions : 2KV
Température de fonctionnement : -20°C / +40°C
Dimensions : 659 x 74 x 64 mm
Type de LED : BRIDGELUX
Conductivité thermique : 226 W/m·K
Poids unitaire : 1.03kg
Protection : OTP, OCP, OVP, SCP
Certification : CE & ROHS, UL, DLC, FC, TUV
Mesure de luminaires : LM-79, LM-80 et TM-21
Garantie : 5 ans
Nombre de réglettes pour branchement maximum en série : 60 unités
Instruction de montage STANDARD :
1. Ouvrez les crochets des bouchons.
2. Retirez le bouchon.
3. Tirez les fils à travers le starter et serrez-les.
4. Connectez le câble bleu à "N” et le câble marron à "L”, vert-jaune au conducteur de terre.
5. Vérifiez que la connexion est correcte. Mettez l'appareil sous tension.
6. Coupez le courant pour installer un autre luminaire
7. Vérifiez que la connexion est correcte. Mettez l'appareil sous tension.
Comment assembler deux lampes Easy Link ?
1. Ouvrez le couvercle en relâchant les crochets des deux côtés
2. Reculez le capot
3. Passez le câble à travers la borne hermétique
4. Installez le câble électrique sur les connecteurs appropriés (raccord rapide). Marron - L (fil de phase), jaune - vert - de terre, bleu - N (fil neutre)
5. Fermez le couvercle en le poussant vers le bas.
6. Fermez les crochets jusqu'à ce que vous entendiez un clic.
7. Serrez le crochet hermétique sur le fil.
8. Vérifiez que le crochet hermétique est bien serré pour éviter tout déplacement et pour ne pas faire entrer l'eau.
