Pack de 24x Réglettes LED étanches connectables - Série EASY-LINK - Version HAUT RENDEMENT - 45 Watts - 6300 Lumens - 140 Lumens/Watt - 157 x 26 x 15 cm - Angle 120° - IP65 - 4000k / 5000k - Transformateur TRIDONIC - Garantie 5 ans
Pack de 24 Réglettes série EASY-LINK connectables 45 Watts !
Télécharger la Fiche Technique PDF
Consultez le manuel d'utilisation
Installateurs / Revendeurs : Présentez le produit de manière neutre, téléchargez la fiche technique au format NEUTRE (sans inscriptions nous concernant)
Téléchargez la fiche technique format NEUTRE
La réglette Haut Rendement est une nouvelle version de qualité professionnelle issue de la famille d’éclairage LED connectable EASY-LINK. Elle peut assurer l’éclairage de zones commerciales, parking, aires de stockage, magasins, bureaux, hall, etc. Ce modèle disponible en pack offre une puissance d’éclairage de 45 W avec une consommation jusqu’à 65% en moins d’énergie par rapport à un tube traditionnelle.
Réglette avec connexion rapide

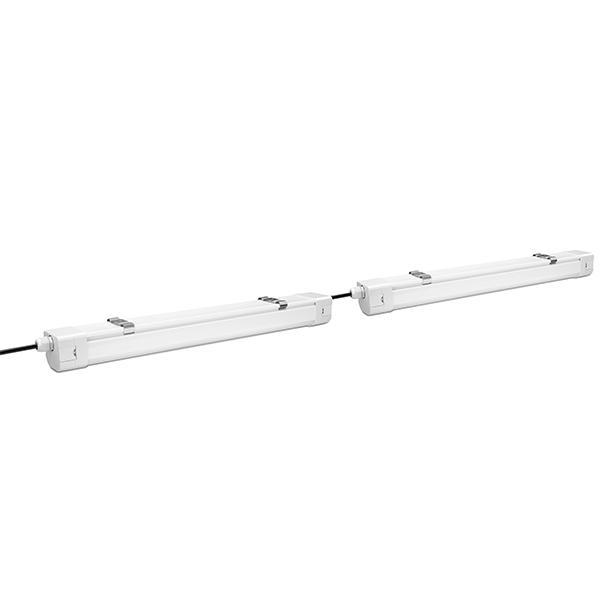

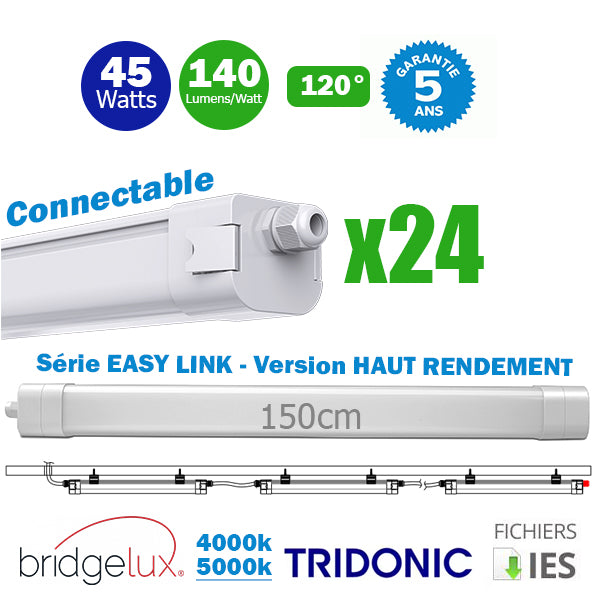

Ce pack de réglette 150 cm est doté d’une connexion rapide en installation individuelle et en série jusqu’à 60 unités continue. La réglette est facile à installer grâce à son embout équipé d’une connectique rapide. Le raccordement s’effectue sans avoir à ouvrir le boitier. Si vous avez besoin d’installer une rampe linéaire, nos réglettes connectables sont parfaites pour votre projet. Vous réaliserez en plus d’importantes économies en énergie grâce à nos LEDs de type Bridgelux de haute qualité.
Design élégant

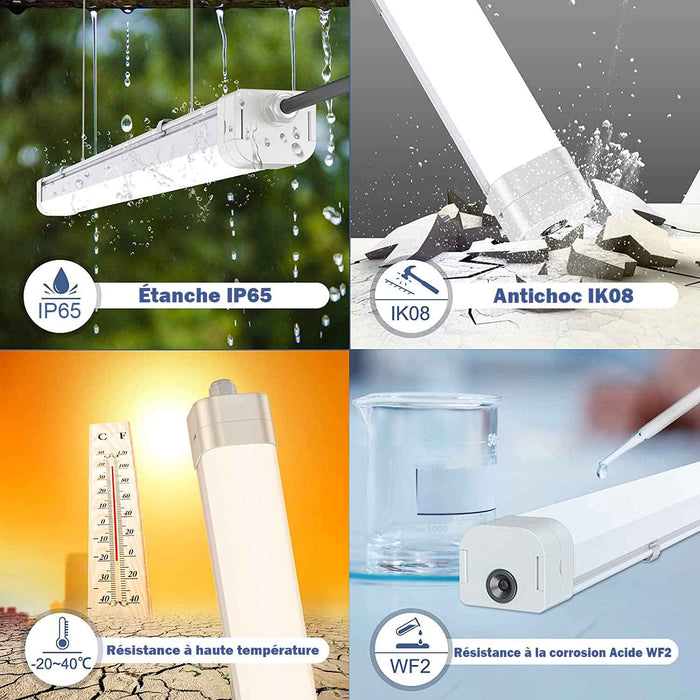

Doté d’une conception à la fois élégante et compacte, nos réglettes EASY-LINK sont idéales pour illuminer avec goût vos espaces de vie. Elles sont compatibles dans les pièces humides telles que les sanitaires des bureaux, les cuisines et les terrasses de restaurant. Très résistantes, nos luminaires sont conçues pour fonctionner correctement à des conditions climatiques variés avec des températures allant de -20°C a +40°C. La lampe affiche une grande résistance IK08 aux chocs, à la corrosion ainsi qu’à l’humidité (IP65). Son revêtement constitué de plastique et d'aluminium est parfaitement solide et peut supporter un usage extérieur sans danger.
Puissance : 45 Watts
Lumens : 6300 Lumens
Lumens/Watt : 140 Lumens/Watt
Angle : 120°
Norme : IP65
RA > 80
PF > 0.95
THD < 15
Protection à l'impact : IK08
Différences de couleur perceptibles (SDCM) < 6
Couleur d'éclairage : 4000k / 5000k
Tension d'alimentation : 220-240V
Fréquence : 50 - 60Hz
Durée de vie minimum : 50 000 Heures
Matériau : Plastique + Aluminium
Transformateur : TRIDONIC
Efficacité de transformateur > 90%
Protection contre les surtensions : 2KV
Température de fonctionnement : -20°C / +40°C
Dimensions : 1575 x 260 x 155 mm
Type de LED : BRIDGELUX
Conductivité thermique : 226 W/m·K
Poids : 1.9kg
Protection : OTP, OCP, OVP, SCP
Certification : CE & ROHS, UL, DLC, FC, TUV
Mesure de luminaires : LM-79, LM-80 et TM-21
Garantie : 5 ans

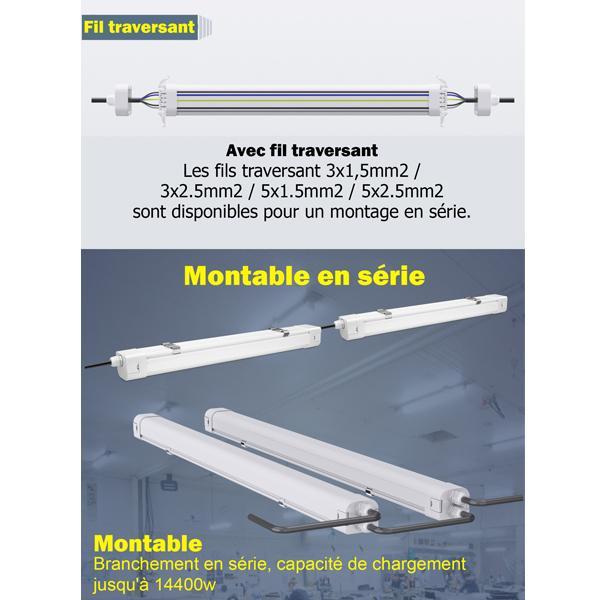

Nombre de réglettes pour branchement maximum en série : 60 unités

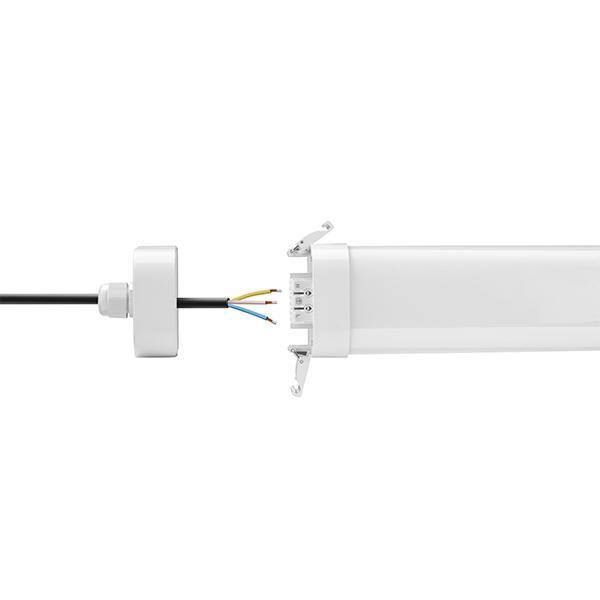

Instruction de montage STANDARD :
1. Ouvrez les crochets des bouchons.
2. Retirez le bouchon.
3. Tirez les fils à travers le starter et serrez-les.
4. Connectez le câble bleu à "N” et le câble marron à "L”, vert-jaune au conducteur de terre.
5. Vérifiez que la connexion est correcte. Mettez l'appareil sous tension.
6.Coupez le courant pour installer un autre luminaire
7. Vérifiez que la connexion est correcte. Mettez l'appareil sous tension.

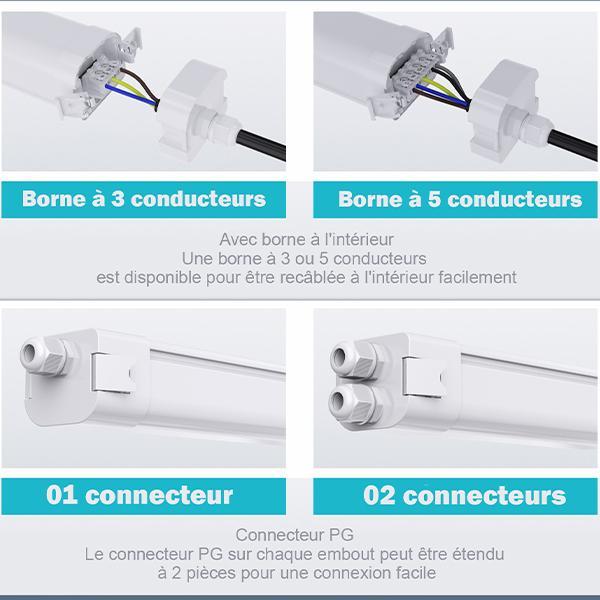

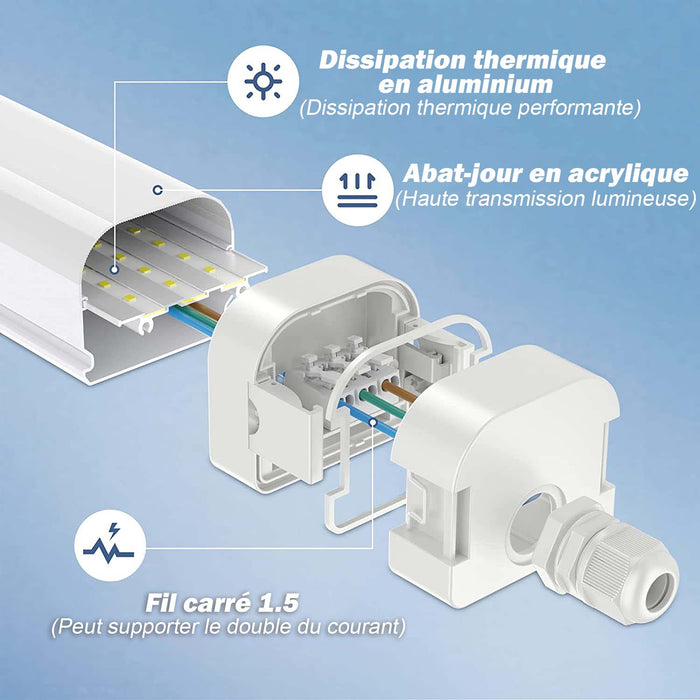

Comment assembler deux lampes Easy Link ?
1. Ouvrez le couvercle en relâchant les crochets des deux côtés
2. Reculez le capot
3. Passez le câble à travers la borne hermétique
4. Installez le câble électrique sur les connecteurs appropriés (raccord rapide). Marron - L (fil de phase), jaune - vert - de terre, bleu - N (fil neutre)
5. Fermez le couvercle en le poussant vers le bas.
6. Fermez les crochets jusqu'à ce que vous entendiez un clic.
7. Serrez le crochet hermétique sur le fil.
8. Vérifiez que le crochet hermétique est bien serré pour éviter tout déplacement et pour ne pas faire entrer l'eau.

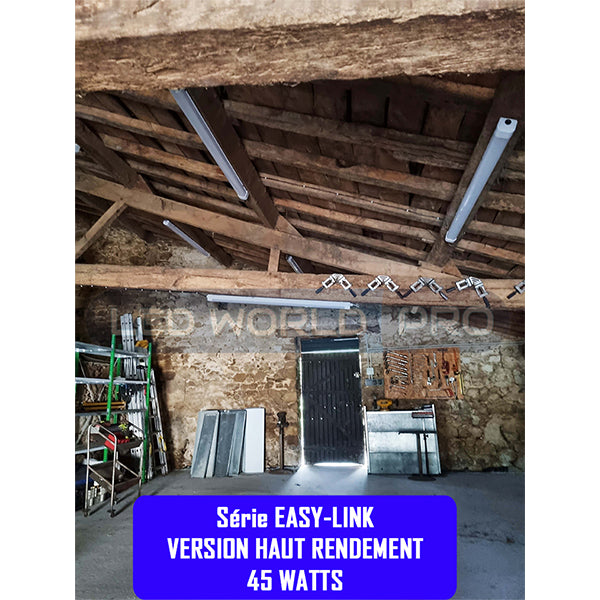

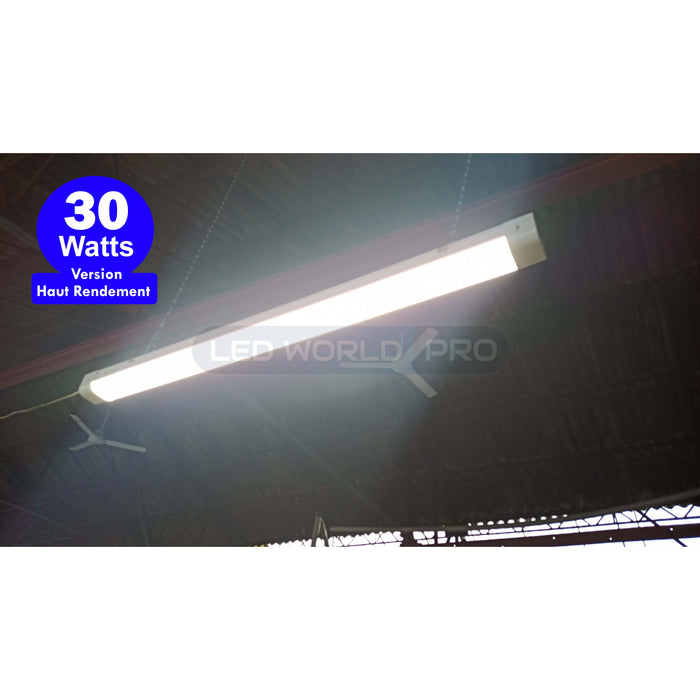

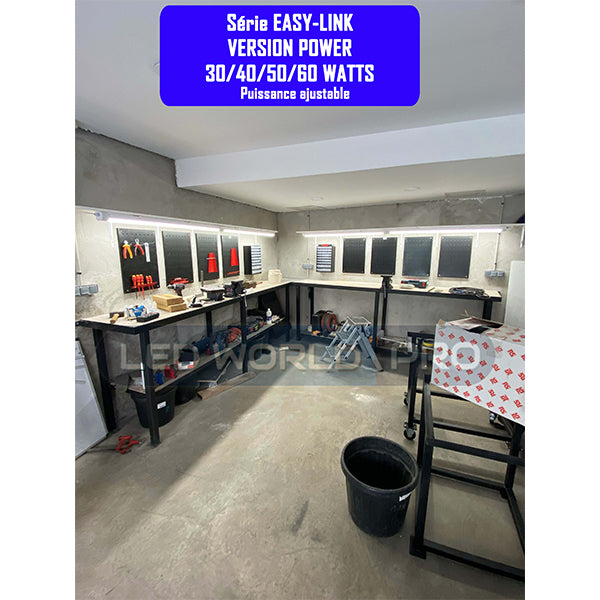

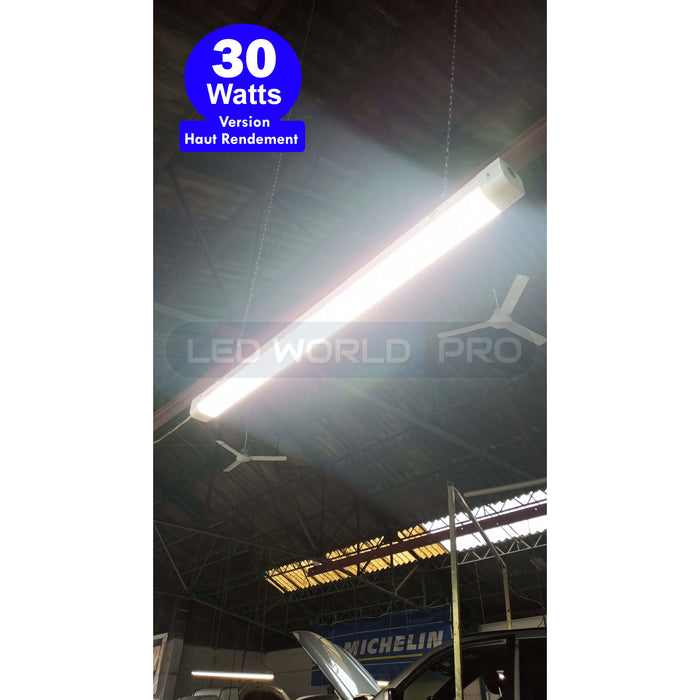

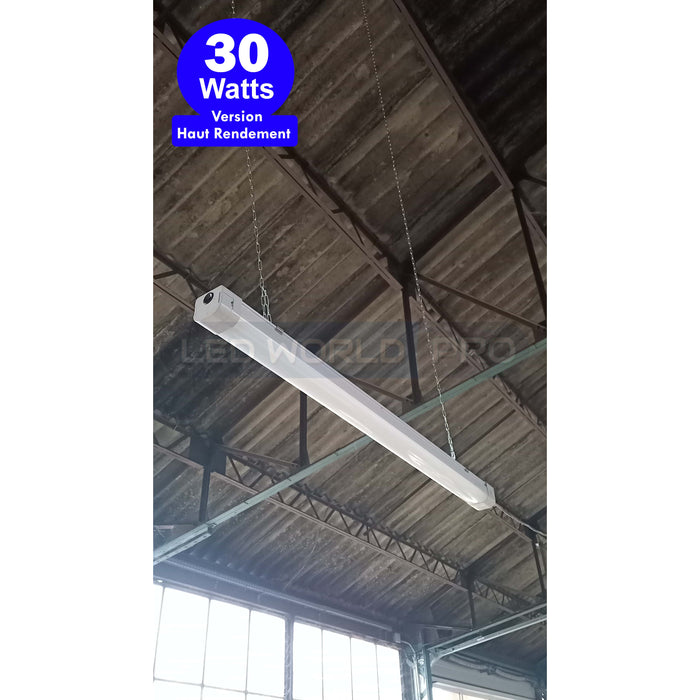

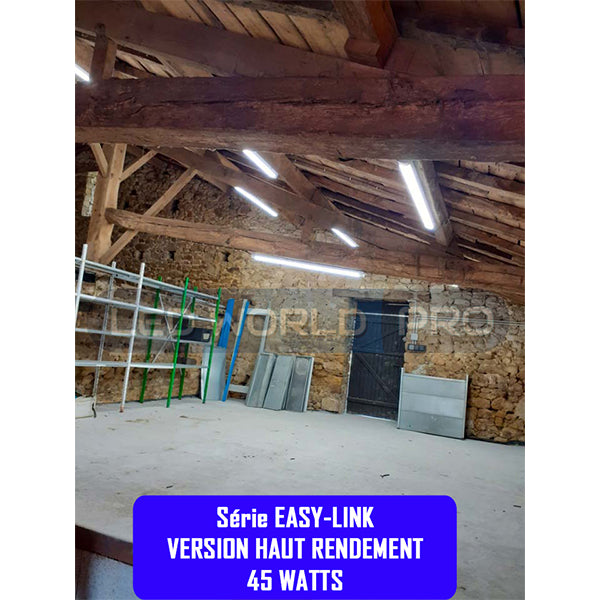

PHOTOS EN UTILISATION
