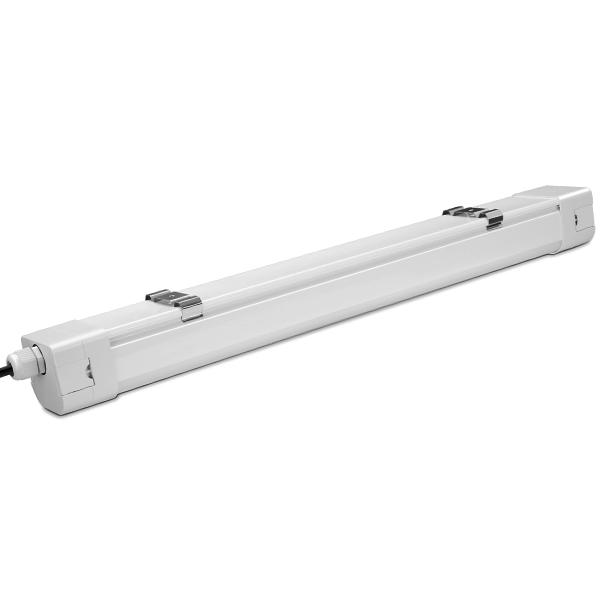

Pack de 12x Réglettes LED étanches connectables - Série EASY-LINK - Version HAUT RENDEMENT - 30 Watts - 4200 Lumens - 140 Lumens/Watt - 129 x 26 x 15 cm - Angle 120° - IP65 - 5000k - Transformateur PHILIPS - Garantie 5 ans

579,00 € HT

(694,80 € TTC)

Référence

Pack de 12 Réglettes série EASY-LINK connectables 30 Watts !

Télécharger la Fiche Technique PDF


Consultez le manuel d'utilisation




Téléchargez les fichiers IES

 Installateurs / Revendeurs : Présentez le produit de manière neutre, téléchargez la fiche technique au format NEUTRE (sans inscriptions nous concernant)

Téléchargez la fiche technique format NEUTRE

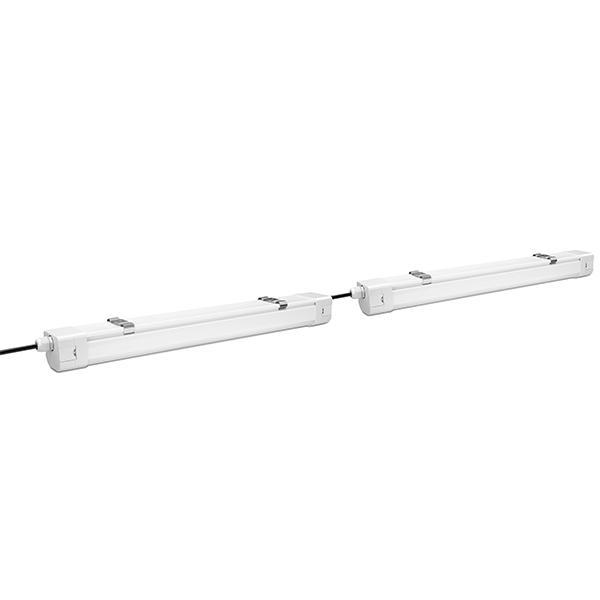

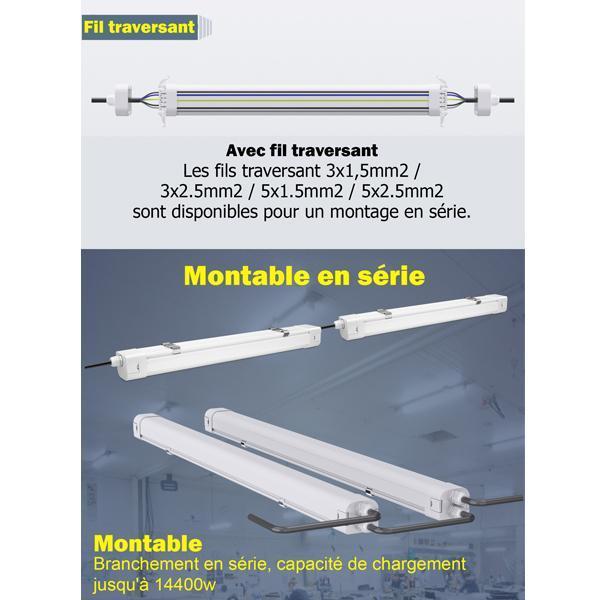

Les réglettes LED étanches de la série EASY-LINK sont disponibles en version Haut Rendement. Le produit est équipé de câblage traversant permettant une connectique simple et rapide. Le montage en continue peut supporter jusqu’à 60 réglettes en série pour ce modèle de 30 W présenté en format 120 cm.

Luminaire économique

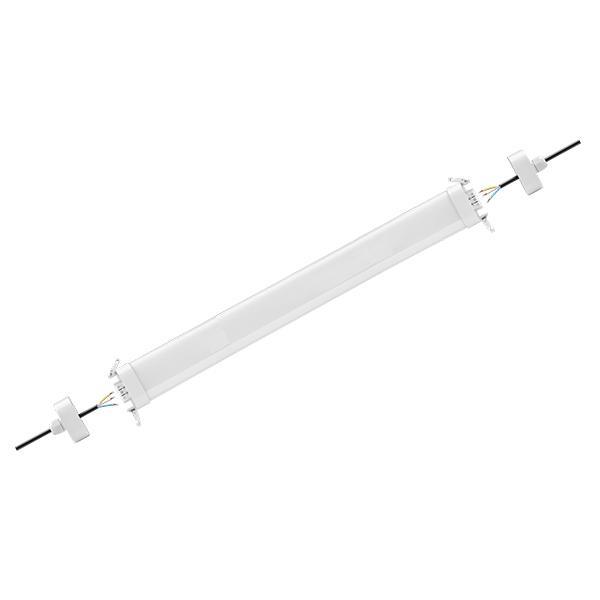

Nos lampes LED connectables sont très économiques. Elles sont parfaites équiper les endroits qui utilisent un éclairage en permanence comme les magasins, réserve de stockage, entrepôts et parking sous terrain. Plus besoin de démonter la lampe pour faire le raccord. Ce modèle de réglette étanche peut être mis en ligne depuis l’extérieur du boitier grâce à son câblage traversant. Le raccordement  se fait en ouvrant l’extrémité de la lampe qui est doté d’un connecteur rapide sans vis. Le raccordement rapide permet de minimiser les coûts d’installation sans oublier les belles économies  réalisées en énergie et en durée de vie (minimum de 50 000 heures).

Montage en série

Ce pack est compatible en remplacement de tubes classiques comme les anciennes réglettes fluorescentes. L’avantage est qu’il utilise peu d’électricité avec un taux de rendement supérieure. Ce type de lampe LED connectable est capable d’éclairer sur un angle de 120° offrant ainsi une lumière efficace et confortable dans des espaces de vie comme les bureaux, couloirs, salle de réunion, zone commerciale, etc. La réglette s’allume instantanément sans aucun risque d’éblouissement ou de scintillement. Le pack dispose en prime d’une option pour installer les réglettes en ligne continue.  Comme toutes les lampes étanches de la série EASY-LINK, cette version et ses composantes est garantie sur 5 ans.

Puissance : 30 Watts

Lumens : 4200 Lumens

Lumens/Watt : 140 Lumens/Watt

Angle : 120°

Norme : IP65

RA > 80

PF > 0.95

THD < 15

Protection à l'impact : IK08

Différences de couleur perceptibles (SDCM) < 6

Couleur d'éclairage : 5000k

Tension d'alimentation : 220-240V

Fréquence : 50 - 60Hz

Durée de vie minimum : 50 000 Heures

Matériau : Plastique + Aluminium

Transformateur : PHILIPS

Efficacité de transformateur > 90%

Protection contre les surtensions : 2KV

Température de fonctionnement : -20°C / +40°C

Dimensions : 1295 x 260 x 155 mm

Type de LED : BRIDGELUX

Conductivité thermique : 226 W/m·K

Poids : 1.6kg

Protection : OTP, OCP, OVP, SCP

Certification : CE & ROHS, UL, DLC, FC, TUV

Mesure de luminaires : LM-79, LM-80 et TM-21

Garantie : 5 ans

Nombre de réglettes pour branchement maximum en série : 60 unités



Instruction de montage STANDARD

1. Ouvrez les crochets des bouchons.
2. Retirez le bouchon.

3. Tirez les fils  à travers le starter et serrez-les.
4. Connectez le câble bleu à "N” et le câble marron à "L”, vert-jaune au conducteur de terre.

5. Vérifiez que la connexion est correcte. Mettez l'appareil sous tension.

6.Coupez le courant pour installer un autre luminaire

 7. Vérifiez que la connexion est correcte. Mettez l'appareil sous tension.

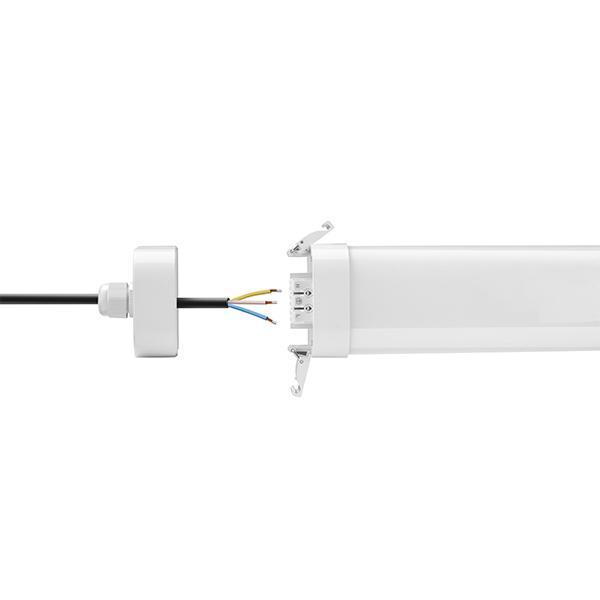

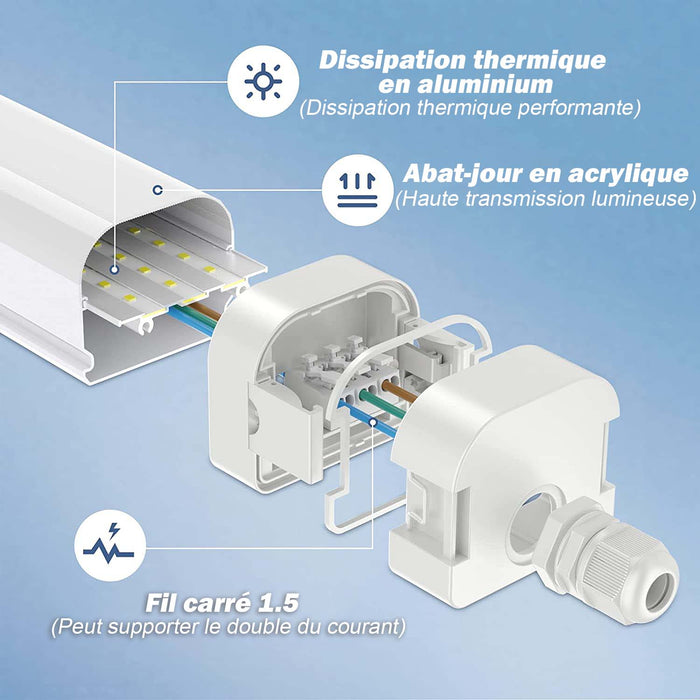

Comment assembler deux lampes Easy Link ?

1. Ouvrez le couvercle en relâchant les crochets des deux côtés

2. Reculez le capot

3. Passez le câble à travers la borne hermétique

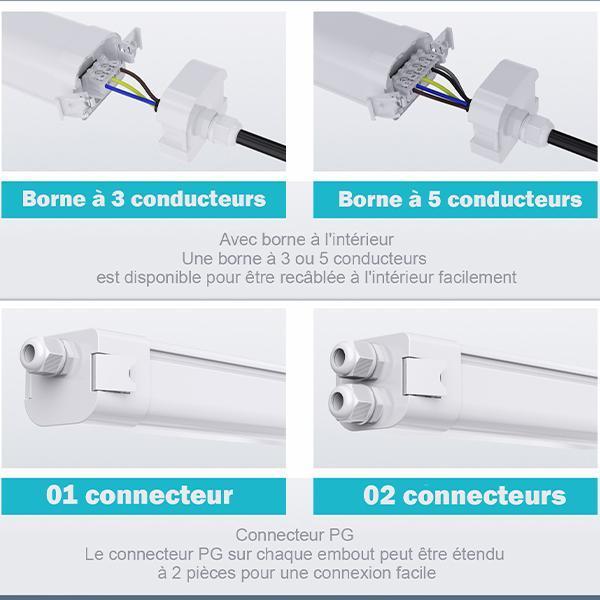

4. Installez le câble électrique sur les connecteurs appropriés (raccord rapide). Marron - L (fil de phase), jaune - vert - de terre, bleu - N (fil neutre)

5. Fermez le couvercle en le poussant vers le bas.

6. Fermez les crochets jusqu'à ce que  vous entendiez un clic.

7. Serrez le crochet hermétique sur le fil.

8. Vérifiez que le crochet hermétique est bien serré pour éviter tout déplacement et pour ne pas faire entrer l'eau.
